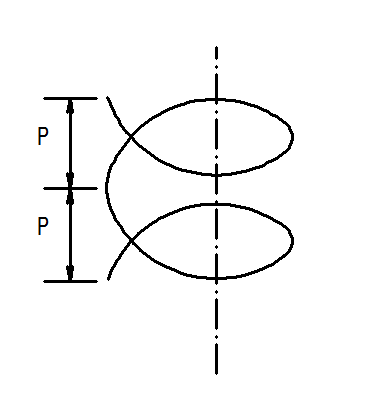

図-01   Ｍ２でのピッチ

• 完成品
• 1131
• 1300

ＮＣ装置がＭ２の場合での、ヘリカル指令方法。

G17 G02 Xx Yy Zz Ii Jj Zz Pp
(Xx,Yy,Zz) : 終点座標
(Ii,Jj) : 中心までのインクリメンタル量
( p ) : ピッチ(mm)

注意事項
円弧指令時でのZ軸指令値の差の値がピッチの整数倍でなければエラーとなります。

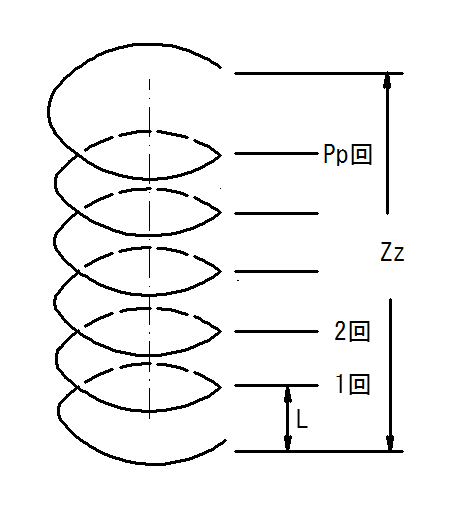

図-02  Ｍ３２でのピッチ

• 図面
• 1131
• 1300

ＮＣ装置がＭ３２以降の場合での、ヘリカル指令方法。

G17 G02 Xx Yy Zz Ii Jj Zz Pp
(Xx,Yy,Zz) : 終点座標
(Ii,Jj) : 中心までのインクリメンタル量
( p ) : ピッチ(個数)

注意事項
ピッチ数１の時、アドレスＰは省略できます。
