加工例
交点計算３
"?"を使う任意形状のプログラム ９
図45-01
- 完成品
- 1131
- 1300
FIG PTN X Y
R/θ I J P CNR
1 直線 0 0
2 CCW円弧 ? ? 10 10 0
3 直線 ? ?
4 CW円弧 60 0 15 45 0
"?"を使う任意形状のプログラム １０
図45-02
- 完成品
- 1131
- 1300
FIG PTN X Y
R/θ I J P CNR
1 直線 0 0
2 CCW円弧 ? ? 15 15 0 上
3 直線 60 -10 156

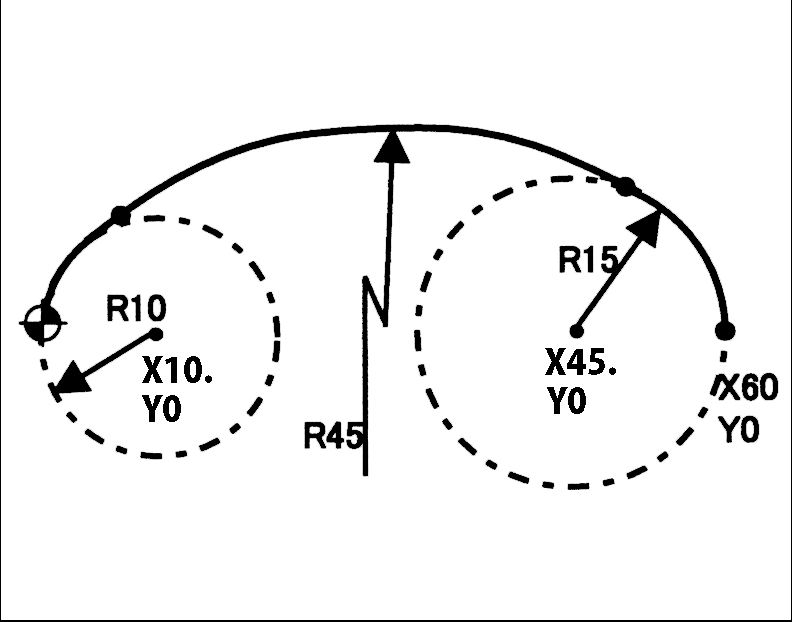

"?"を使う任意形状のプログラム １１
図46-01
- 完成品
- 1131
- 1300
FIG PTN X Y
R/θ I J P CNR
1 直線 0 0
2 CW円弧 ? ? 10 10 0 R45
3 CW円弧 60 0 15 45 0
◎？に数値は入りません。

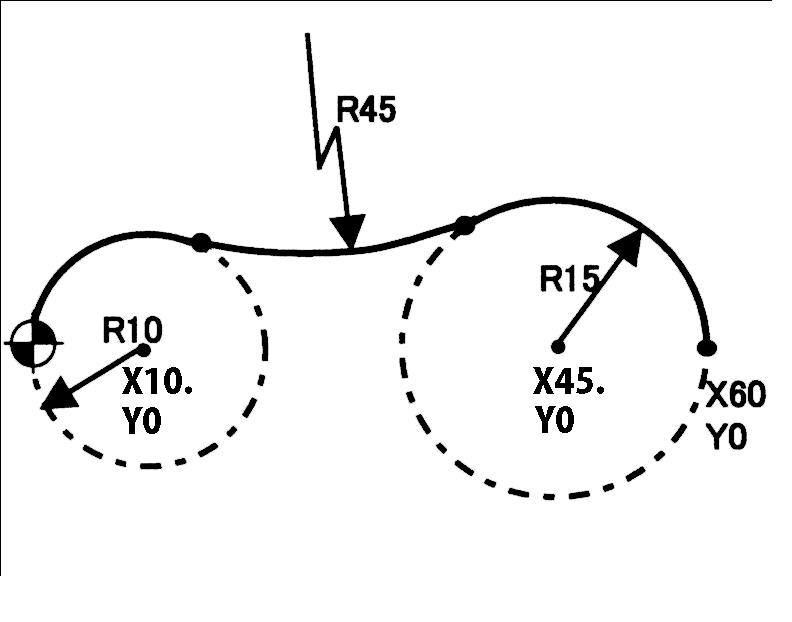

"?"を使う任意形状のプログラム １２
図46-02
- 完成品
- 1131
- 1300
FIG PTN X Y
R/θ I J P CNR
1 直線 0 0
2 CW円弧 ? ? 10 10 0 R-45
3 CW円弧 60 0 15 45 0
◎？に数値は入りません。
