交点計算2

"?"を使う任意形状のプログラム 5

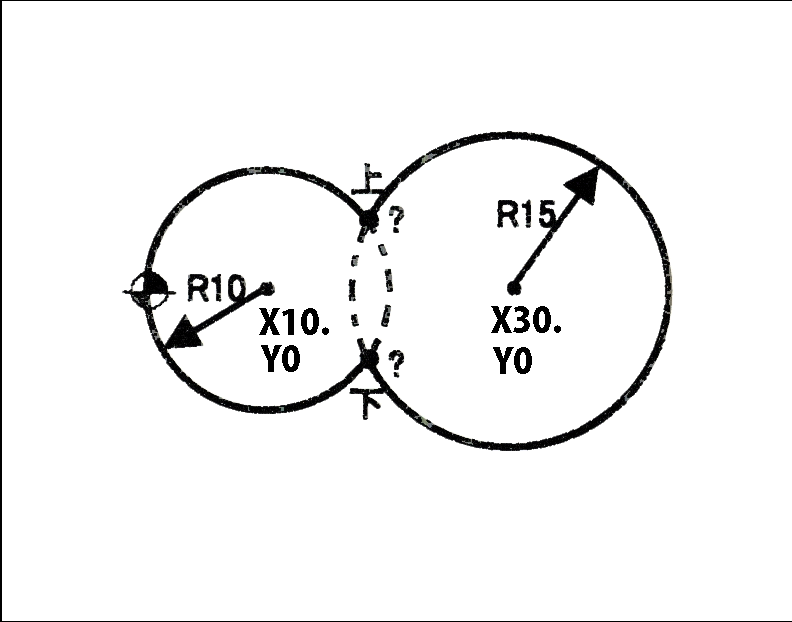

図44-01

?を使う任意形状のプログラム
  • 完成品
  • 1131
  • 1300


FIG   PTN       X       Y      R/θ   I    J     P   CNR

1   直線    0    0
2  CW円弧   ?    ?    10  10 10  上
3  CW円弧   ?    ?    15  30  0  下
4  CW円弧   0    0    10  10  0

top

"?"を使う任意形状のプログラム 6

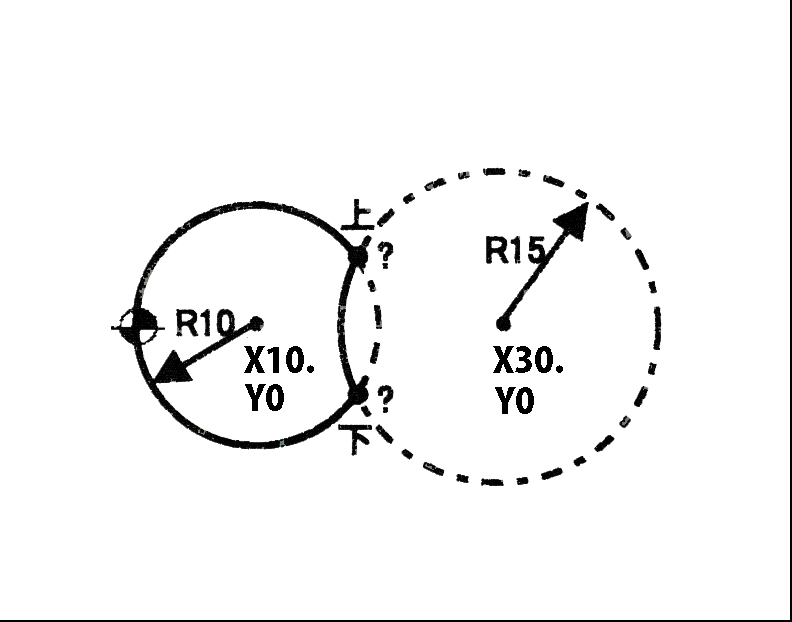

図44-02

?を使う任意形状のプログラム
  • 完成品
  • 1131
  • 1300


FIG   PTN       X       Y      R/θ   I    J     P   CNR

1   直線    0    0
2  CW円弧   ?    ?    10  10 10  上
3 CCW円弧   ?    ?    15  30  0  下
4  CW円弧   0    0    10  10  0

top

"?"を使う任意形状のプログラム 7

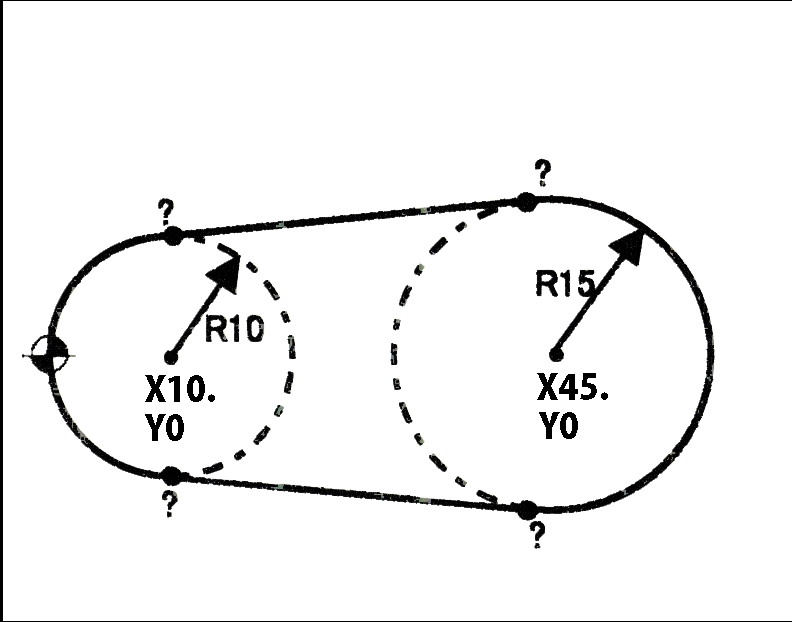

図44-03

?を使う任意形状のプログラム
  • 完成品
  • 1131
  • 1300


FIG   PTN       X       Y      R/θ   I    J     P   CNR

1   直線    0    0
2  CW円弧   ?    ?    10  10  0
3   直線    ?    ?
4  CW円弧   ?    ?    15  45  0
5   直線    ?    ?
6  CW円弧   0    0    10  10  0

top

"?"を使う任意形状のプログラム 8

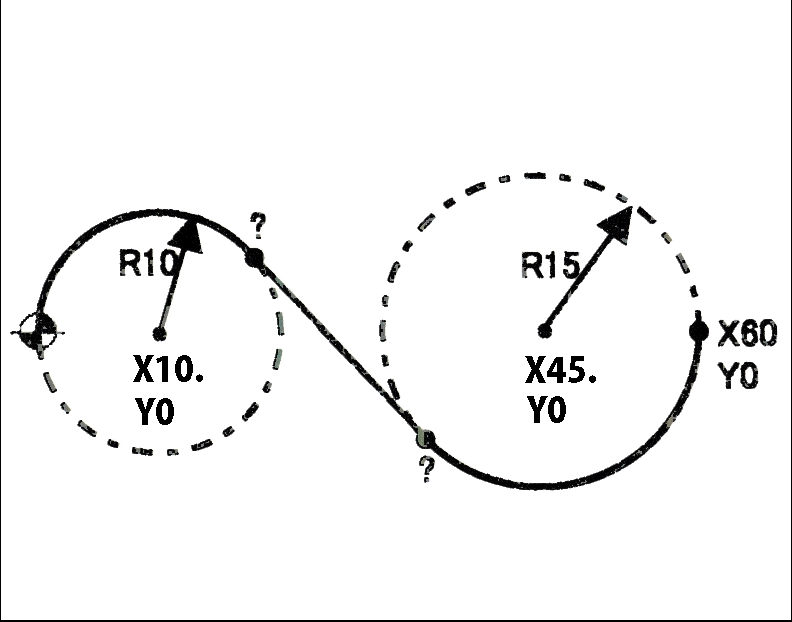

図44-04

?を使う任意形状のプログラム
  • 完成品
  • 1131
  • 1300


FIG   PTN       X       Y      R/θ   I    J     P   CNR

1   直線    0    0
2  CW円弧   ?    ?    10  10  0
3   直線    ?    ?
4 CCW円弧   60   0    15  45  0

top
