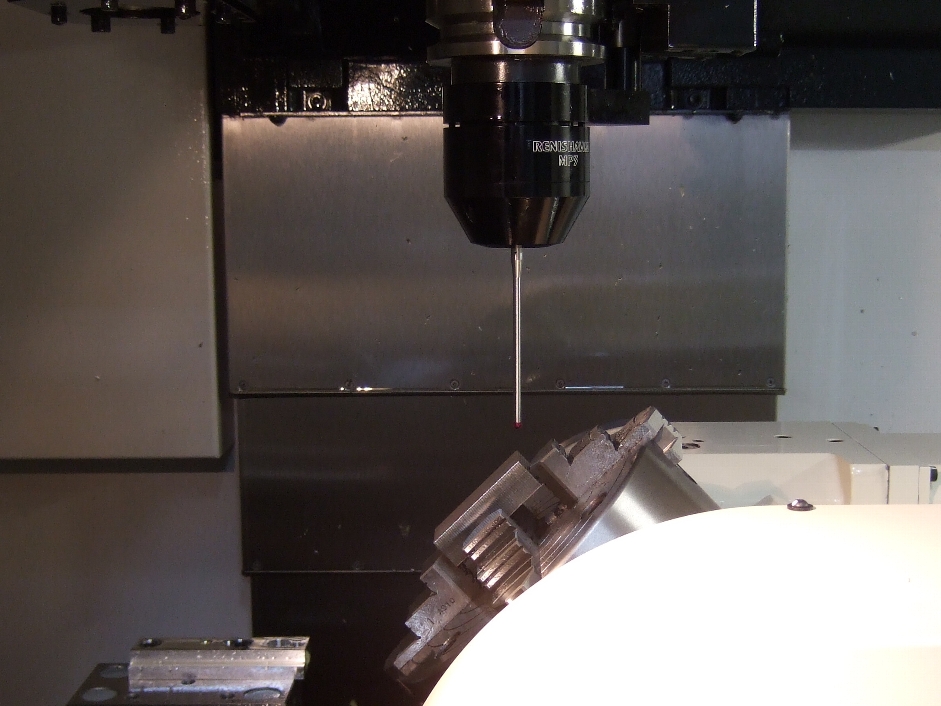

写真-01   Ｂ軸を44°傾ける

• 完成品
• 1131
• 1300

 ワークを傾斜テーブルを使って傾けると計測面も傾いて いるので正確に原点を計測できません。
B軸を0°の状態（写真-02)にすると計測面はフラットになるので計測は 正確にできるのですが。B軸を傾けると、X軸とZ軸が回転軸を中心にして ズレるので、電卓で三角関数を使う計算をして原点をだします。これって 結構,面倒くさいのと、プラス、マイナスを間違えて計算してしまうと、 ワーク（機械）を壊してまうので、注意が必要です。
そこで、これから紹介するユーザーマクロを使いますと、計算を自動でさ せるので安心して機械を動かせます。

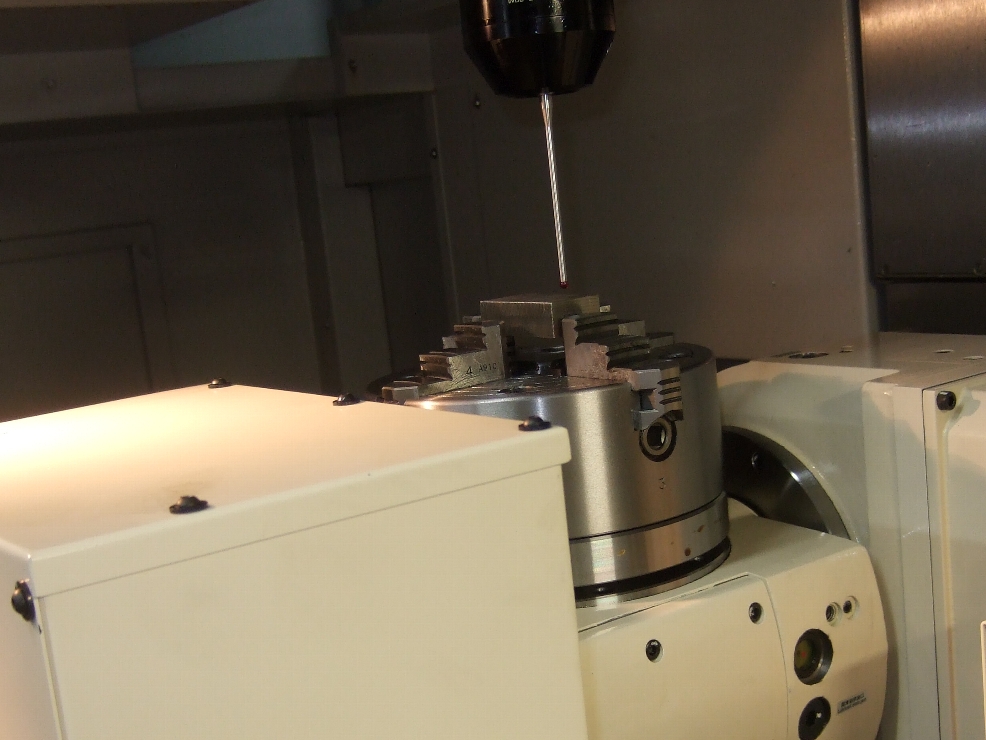

写真-02  Ｂ軸0で計測°

• 図面
• 1131
• 1300

まず図面から、ワークを傾けた状態での３軸（ＸＹＺ）の原点位置を決めます。

次に傾斜テーブルにワークを取り付けます。テーブルを傾 けない状態で（写真-02)先ほどの決定した原点位置を計測します。この計測は 自動でも手動でも、どちらで計測しても良いのですが、「必ず３軸とも計測し ます。」（１）

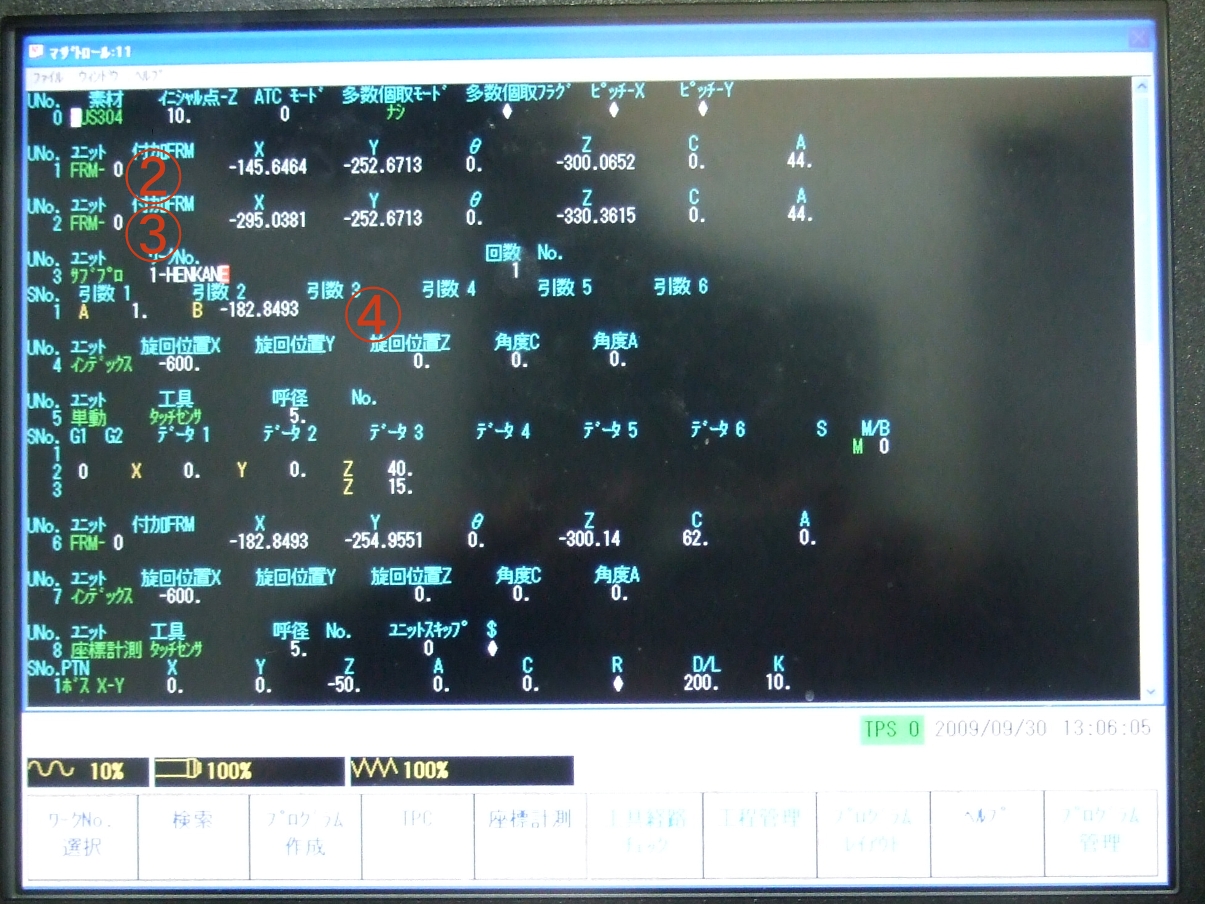

写真-3 ＮＣ（マトリックス）の画面

• 20フラットエンドミル　荒１
• 1131
• 1300

ここからＮＣ画面を使っての説明になります。
先ほど測った3軸のデータをＮＣ画面上の②と③に入力します。実行前で は②と③は同じ数値になっています。CとAは傾ける角度を入力して下さい。 実行後書き換かわる原点は③だけです。②はそのまま残るので、実行後 に比較できます。
サブプロ 1-HENKAN がユーザーマクロになります。実行しますと、傾斜 角度を読み取りをいた後、計算を実行して、③のデーターを書き換えま す。

サブプログラム番号：1-HENKAN
引数Ａ：１で計算も書き換えもしない
引数Ａ：０で書き換えを実行します
引数Ｂ：傾斜軸の回転中心のＸ座標を入力  （傾斜軸テーブ ルを移動させた時は回転中心Ｘ位置を計測して、この数値を変更します。）
