3点法での穴計測

3点の計測で,内、外径の直径値と中心の位置を測ります。

図-01   内径計測

内径計測
  • 完成品
  • 1131
  • 1300

マザトロールの標準計測は4点で中心位置を算出します。

 動作としては十の字のようにタッチセンサーは動きます、まず X軸で2点測り、その後Y軸を測ります。この4点計測では径の中心位置を測る だけで、直径値などは算出できません。また中心にキー溝が存在すると、この計測は 実行できません。ちょっと不便なので、計測位置を変えられて、直径値も算出できる マクロを作成しました。それが3点による径計測になります。

top

G65P9200B1.S2.X0Y0Z5.D60.W54.U-20.I90.J200.K320.

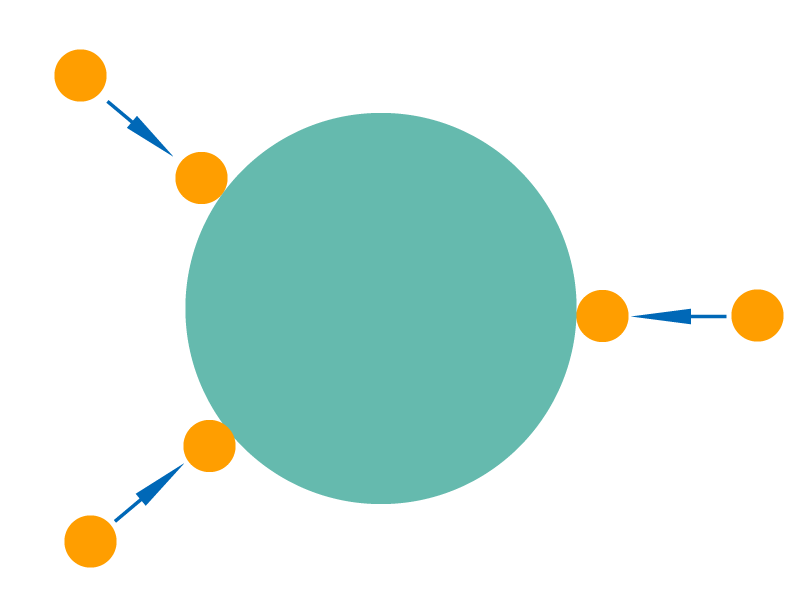

図-02  外径計測

外径計測
  • 図面
  • 1131
  • 1300

マクロ呼び出し指令です

引数の説明
B :原点計測にて原点変化量が2mm以上になったら停
  止させます。
S :s=1:は原点計測 s=2:は直径値計測
X Y Z :穴の座標値
D :計測穴の直径
W :補正する座標系(G54~G59)
U :計測Z位置
I J K :計測する方向(角度指定)省略可能
:I の省略時 90°で計測します
:J の省略時210°で計測します
                            :K の省略時330°で計測します
